這些年,數控車工考級和技術大賽試題中都會有二次曲線的概括呈現,但題型紛歧,為了讓我們輕松體會編程方法,特總結了幾種西門子系統常見的橢圓概括的編程,用到了宏程序的一些常識。
1 知識準備
1 . 1 條件跳轉指令
向前跳轉指令: I F 條件 GOTOF 某行標記
向后跳轉指令: I F 條件 GOTOB 某行標記
1 . 2 可編程的零點偏置指令
G158 X) Z)
…
G158 ;取消偏置
1 . 3 橢圓方程

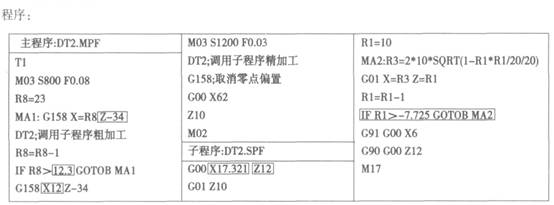

程序:
其中, a 、 b分別為 Z、 X軸上對應的短半軸。
2 編程舉例
任務 1 : 編寫下圖半橢圓的加工程序, 毛坯為5 40 @ 100的 45鋼, 其余部分的程序省略。橢圓方程為:

任務分析:因橢圓變成沒有特定的循環指令套用,所以考慮采用宏程序編程。

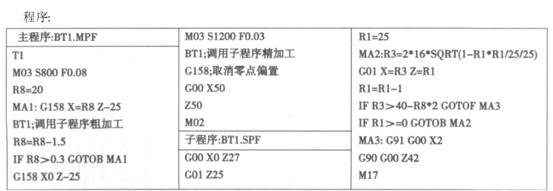

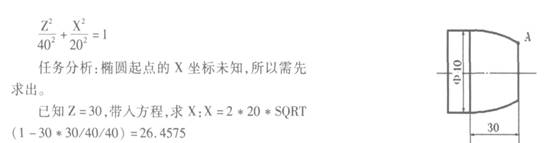

任務 2 :編寫下圖不完整半橢圓的加工程序, 毛 坯為 5 40 @ 100的 45鋼,其余部分的程序省略。
橢圓方程為:






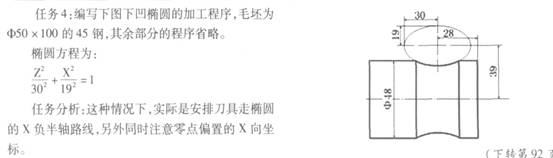

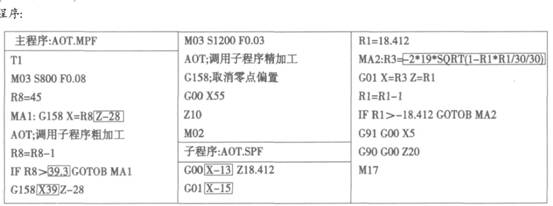

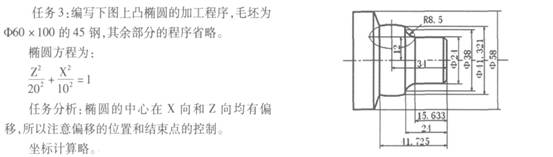

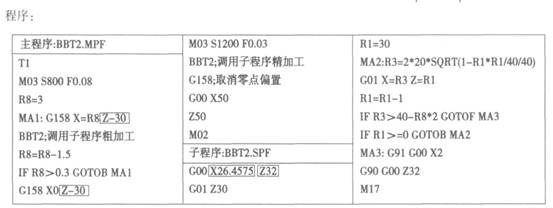

以上是對西門子系統橢圓編程的一些經驗總結,希望能對您的學習有所幫助
